人工智能（AI）绘图模型在图像生成领域的快速发展，为科研插图创作提供了技术支持。本书围绕科研绘图构建了基于AI绘图模型的系统方法，适配多学科场景的视觉化表达，针对科研工作者在论文插图绘制中面临的痛点，系统提供围绕科研绘图的方法体系。第一章从认知层面重新定义科研插图的本质与价值，明确“好图”标准及AI绘图的必要性；第二章以Nano Banana Pro为例，讲解模型接入、核心功能及辅助工具使用；第三章至第五章聚焦方法论，包括从论文内容抽象结构关系的策略、不同学科场景下的提示词构建、复杂长图的模块化生成及矢量化管理；第六章则梳理AI辅助绘图的伦理边界与学术规范。全书旨在通过结构抽象与精准表达的底层逻辑，帮助研究者提升科研插图质量与效率，既适用于熟悉AI工具者建立稳定工作流，也为初学者提供实践起点。
本书适合所有需要绘制科研论文插图的研究者，尤其是缺乏设计背景、希望提升表达质量与效率的硕博研究生与青年教师阅读。
翻开本书的你，或许正经历一个熟悉却难以言说的阶段：论文结构已经成型，实验数据反复验证，推导过程经得起推敲，唯独插图迟迟无法定稿；一张结构示意图来回调整，一套配色反复推翻，时间在无声流逝。插图的问题，往往并不只是排版层面的细节。高质量的插图往往决定论文的第一印象，清晰的表达与结构，则直接影响审稿人与读者在有限时间内对论文核心贡献的判断。
近年来，人工智能（Artificial Intelligence，AI）在图像生成领域快速发展。AI绘图模型质量持续提升，细节表达愈发稳定，结构控制能力显著增强。越来越多的人开始尝试借助AI完成设计与创作。作为一名科研工作者，在为论文绘制插图的实践过程中，我逐渐开始思考一个问题：这些模型，能否真正服务于科研场景，而不仅停留在艺术创作层面？
最初的尝试并不顺利。提示词不准确时，生成结果杂乱无章；结构关系表达模糊时，模型难以理解逻辑。在反复试错中，我发现真正决定出图质量的核心，在于如何将论文内容转化为清晰的结构表达，再用精准的语言加以描述。随着这套方法逐渐成型，Nano Banana Pro等AI绘图模型终于能稳定输出符合学术审美的插图初稿。这种从偶然盲测到稳定输出的转变，让我萌生了将这条路径系统整理出来的想法。
起初，我将这套方法浓缩为文章发布在Datawhale社区公众号上，获得了广泛传播与积极反馈。但在留言区，许多研究者针对工具平替、后期可编辑性、跨学科适用性及学术规范等问题提出了具体困惑。这些真实的声音让我深感，单篇文章的体量或许能讲透一个核心工作流，却远不足以承载一个完整的体系。在社区的支持与出版团队的推动下，将这套方法系统化成书的想法才最终落地。
正是为了回应这些痛点，补齐工作流中的缺环，本书并非简单的工具使用指南，而是致力于提供一套围绕科研绘图展开的系统方法。第一章从认知层面重新审视科研插图的本质，将其视为科学信息的视觉化转译。第二章以Nano Banana Pro为例，讲解具体操作路径与提示词构建逻辑，同时补充介绍Qwen-image-2.0等模型的使用入口，以期快速建立实践能力。第三章与第四章聚焦方法论，探讨如何从论文内容抽象出结构关系，并在计算机、材料与化学、生物与医学等不同学科场景下构建清晰、可控的视觉表达。第五章进入进阶阶段，强调精准控制、风格沉淀与体系化管理。第六章则专门对学术伦理边界进行梳理，确保在拥抱技术、提升效率的同时，守住学术规范的底线。
纵观全书，本书的核心价值，不仅在于节省科研绘图时间，更在于启发一种全新的思考方式。科研插图并不只是美化页面的附属元素，它承载着逻辑、结构与思想。一旦掌握了结构抽象与表达的核心方法，工具的更迭便不再令人焦虑。无论是Nano Banana Pro、Qwen-image-2.0，还是未来更强大的模型，这套底层逻辑都将始终适用。
基于这样的理念，本书面向所有需要绘制科研论文插图的研究者，尤其是缺乏设计背景、却希望提升表达质量与效率的硕博研究生与青年教师。如果你已经熟悉AI绘图工具，这本书能帮助你建立更稳定的工作流与个人风格；如果你尚在观望，它也可以成为一次实践的起点。
在阅读与实践的过程中，希望你能保持独立思考与判断。技术不断演进，学术规范也在同步完善。如何在工具创新与学术诚信之间确立边界，是每一位研究者必须面对的课题。需要说明的是，本书旨在提供方法与经验，最终的合规责任与学术判断，仍需由研究者独立承担。
最后，谨向在本书写作与出版过程中给予支持与帮助的师长与同仁致以诚挚感谢。感谢导师陈太聪老师在研究与写作阶段给予持续的鼓励，使相关探索得以系统梳理并形成完整框架。感谢Datawhale社区周理璇（Amy）、范晶晶、马晓皖、卢水琼及社区成员在传播与实践交流中的支持与反馈，使书稿不断完善。感谢人民邮电出版社信息技术分社陈冀康社长与策划编辑卜一凡在出版过程中的专业指导与耐心审阅。同时，感谢家人长期以来的理解与陪伴。正是这些支持，使本书得以顺利完成。
愿这本书，成为你提升科研表达能力的得力助手。当你再次面对空白画布时，心中已有结构，手中已有方法。
在科研道路上，许多人都有过类似的困境。实验数据终于跑通，论文逻辑也已理顺，最后却卡在了插图绘制这一关。用PPT拼凑的流程图显得不够专业，用Visio连线时总是难以对齐，想要学习专业三维软件又缺乏时间。更令人头疼的是面对审稿人的修改意见，哪怕只是改动一个模块，整张图可能都需要推倒重来。我们往往将大量宝贵的科研时间，消耗在了对齐线条和调整配色这些机械劳动之中。
本章将从认知的角度重新审视科研绘图。我们需要理清在AI时代，哪些图必须亲力亲为，哪些环节可以借助AI提升效率，并学会以审稿人的视角去审视一张图的优劣。
科研绘图有别于艺术创作，其本质在于科学信息的视觉化转译。
在科研论文中，图表的核心任务在于降低读者的认知负荷，以最高的效率传递科学逻辑。面对种类繁多的图表，科研人员需要建立一个清晰的分类坐标系，这决定了工具的选择和学术伦理的边界。
在实际科研写作中，由于科研领域不同，研究者通常会遇到多种类型的插图。为了明确不同图像的使用边界，这里采用一种工作性的分类方式，将常见科研插图概括为三类。
第一类是定量数据图。这类图表直接反映实验结果，包含折线图、柱状图、散点图等。其核心特征在于每一个像素点都对应着真实的实验数值。在此类图表中，主流学术期刊普遍不允许使用生成式AI直接生成图像内容。AI的生成机制基于概率预测，产出的数据点往往是基于像素规律的“幻觉”，而非真实数据。正确的做法是继续使用Python、Origin等专业软件作图，AI仅可用于提供配色建议或编写绘图代码。图1-1所展示的柱状统计图即为一类典型的定量数据图。

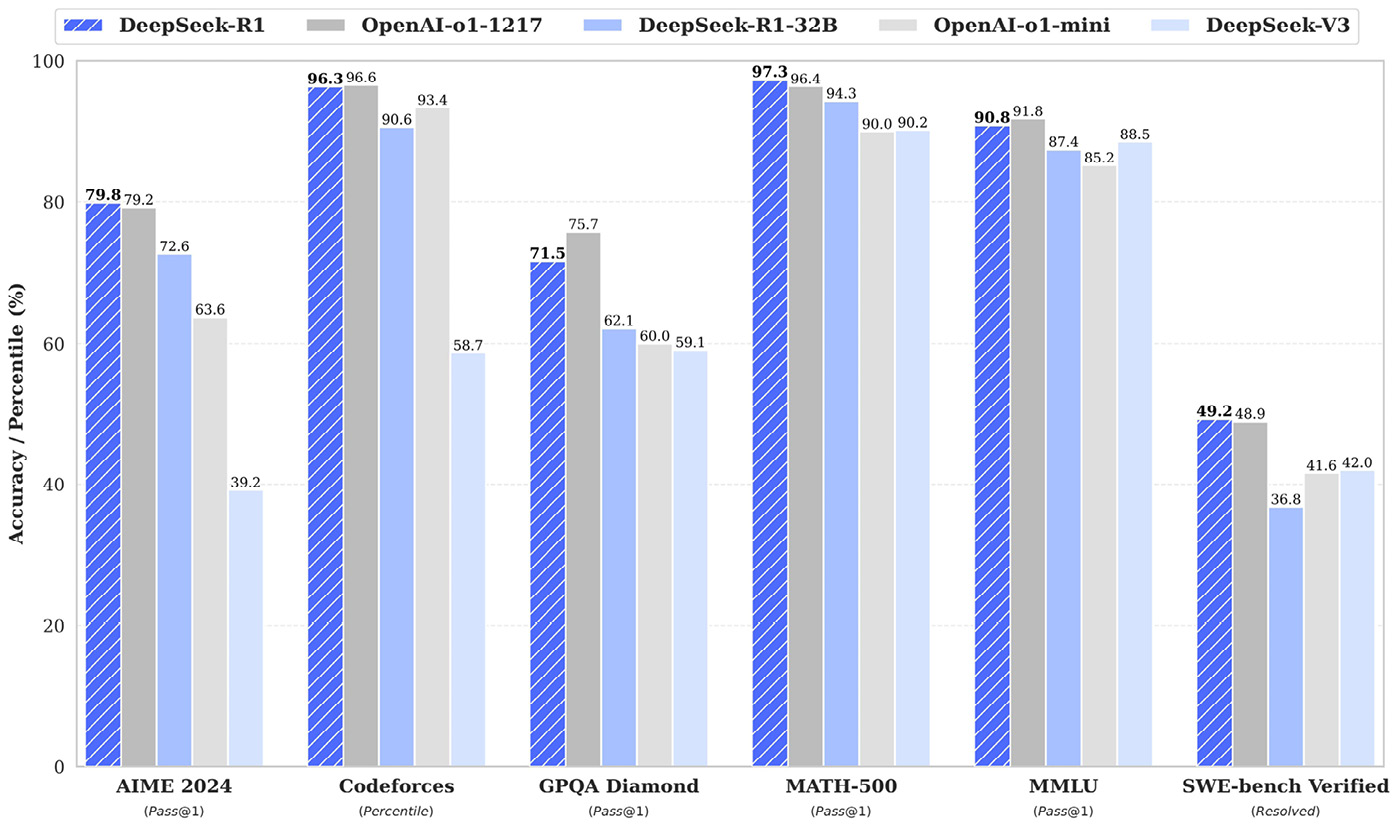

图1-1 定量数据图参考图[1]
Nature期刊官方在其图像完整性政策中指出，投稿的数字图像必须正确反映原始数据，不允许使用任何会改变数据本质或掩盖原始数据的手段，期刊编辑可能会使用软件检测图像处理，并在需要时要求作者提供原始未处理数据。
第二类是实证影像图。这类图是实验的直接证据，包括显微镜照片、电泳图、实物装置图等。它们记录客观事实，讲究原真性。此类图像通常不允许进行包括AI去噪或放大等生成式填充修改，仅允许全图线性的亮度/对比度调整。图1-2所示的电子显微镜下细胞结构图像是实证影像图的典型代表。

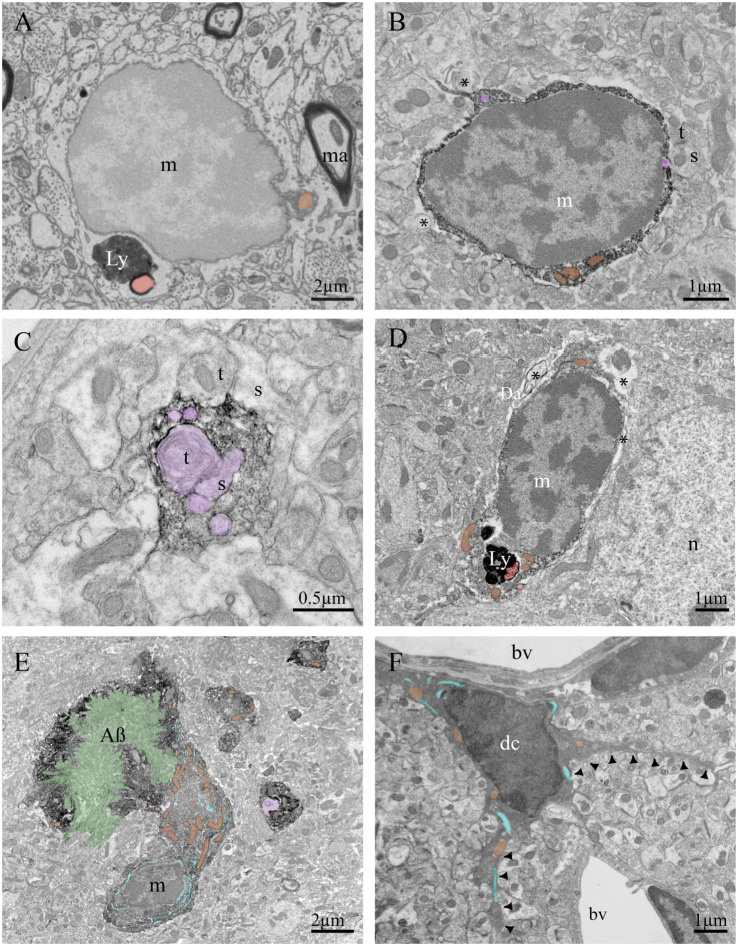

图1-2 实证影像图参考图[2]
第三类是定性示意图。这才是本书聚焦的核心领域，也是最耗费科研人员精力的部分。它不依赖具体数值，侧重于表达逻辑、流程、机制和概念，是你脑中科学假说和逻辑推演的具象化，正如图1-3所示的典型机制示意图。无论是展示细胞信号通路的原理图，还是描述算法模型架构的流程图，亦或是用于吸引眼球的期刊封面，都属于此列。
需要明确的是，在当前主流期刊的规范下，即便不涉及数据，AI直接生成的示意图通常也不宜作为论文终稿直接提交。但这类图像在设计阶段具有极高价值。Nano Banana Pro能够理解复杂的结构化文本，将抽象逻辑快速转化为高质量的视觉草案，为科研人员提供成熟的构图思路与风格参考，从而显著降低后续人工绘制与修改的时间成本。

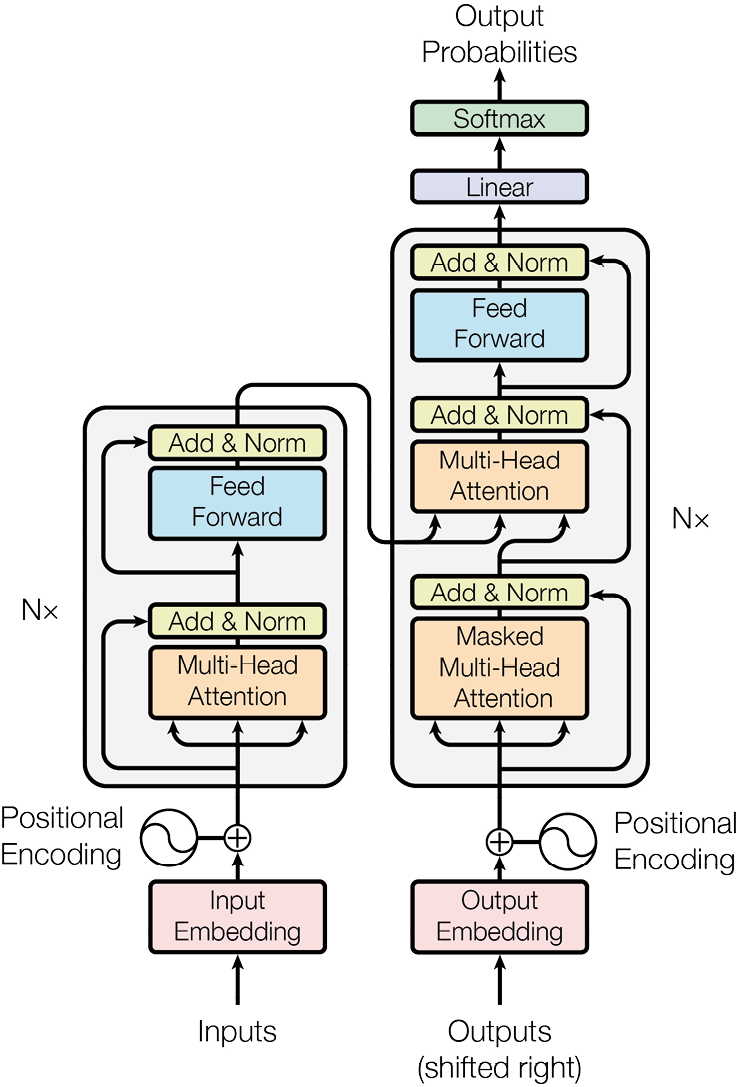

图1-3 定性示意图参考图[3]
当我们评价一张图时，不能只凭主观感觉说“好看”或“难看”。在同行评审的语境下，一张能被顶刊接收的插图，往往需要同时满足三个核心维度：科学性、逻辑性和艺术性。这三者共同决定了图片的专业度与说服力。与此同时，科研插图的审美也具有一些通用的秩序法则，并因学科领域的不同而存在显著差异。本节将从特性定义、通用准则到领域适配三个层面，梳理“好图”的达成逻辑。
首先，科学性是不可逾越的底线。无论构图多么精致，只要违反基本科学常识，这张图就失去了存在价值。科学性是科研绘图的生命线，同时也是最基础的合格要求。它的核心标准只有一个：诚实。所有视觉表达都必须真实反映数据、模型和实验事实，任何形式的误导都会直接导致失败。
其次，逻辑性决定叙事是否顺畅。一张好的科研图还需要具备自明性。读者在不阅读正文的情况下，应当能够仅凭图片和图注理解作者的核心表达。这要求图中的信息呈现具有明确的先后顺序，视线流动自然，没有需要反复比对或猜测含义的地方。
视觉层级（Visual Hierarchy）
通过位置、大小、对比度和颜色的差异，在图中建立清晰的阅读优先级，引导读者先看到最重要的信息，再逐步关注次要内容。
当视觉层级清晰时，读者几乎无需刻意思考“该从哪里看起”，理解过程会变得顺畅而低负担。这也是顶级期刊插图往往显得“稳定”“专业”的重要原因之一。在这一层面，理性判断尤为重要。通过删减无关装饰、控制背景复杂度、统一配色体系，可以确保视觉注意力始终聚焦在关键路径上，同时弱化次要信息对理解的干扰。
最后，艺术性体现对认知负荷的管理能力。艺术性是科研绘图中最容易被误解的维度。在科研语境下，它并不等同于装饰或炫技，而是利用视觉心理学规律，降低大脑处理信息的成本。一张让人感到“清晰”“舒服”的图，往往源于其顺应了人类感知视觉信息的本能。在这一视角下，艺术性并非装饰性的追求，而是一种高度功能化的设计能力。合理的布局、克制的配色和清晰的结构，最终服务的都是理解效率，而非视觉炫技。
要实现上述特性，构建具有权威感的科研美学，无论属于哪个学科，都需要遵循一套共通的视觉语法，其核心在于极简和有序。
首先是减法思维。在科研绘图中，很多问题并非源于信息不足，而是信息过载。无关背景、装饰性线条和视觉效果会持续消耗读者的注意力，使真正重要的数据被淹没。成熟的科研审美往往体现为克制，当干扰项被移除后，数据本身会自然成为视觉焦点。
数据墨水比（Data–Ink Ratio）
图形中用于呈现数据的信息墨水应尽可能占据更高比例，所有不直接承载数据或必要结构的信息元素都应被削减。优秀的可视化应当最大化数据表达，最小化视觉噪声。
在“数据墨水比”的原则下，默认灰色背景、密集网格线、立体阴影和冗余边框都属于典型的低价值元素。它们并不会帮助理解数据，反而会打断读者的视觉注意力。当这些元素被移除后，图形往往会立刻变得清晰而有力量。
其次是利用布局建立秩序。顶级期刊的组图之所以看起来整齐而专业，很大程度上源于对人类视觉直觉的充分利用。将相关的实验结果紧密排列，读者会下意识地把它们视为同一组；在不同图板中为同一变量保持一致的颜色或符号，即便不加文字说明，读者也能迅速建立起对应关系。这种通过空间位置和视觉相似性形成的内在秩序，使信息理解几乎不需要额外思考。
格式塔原则（Gestalt Principles）
人的大脑天然倾向于把位置接近、形态相似的元素归为一个整体，科研绘图正是借助这一认知规律，在不增加文字负担的情况下完成逻辑表达。
最后是科学的色彩管理。颜色是传递数据的载体而非装饰品。传统彩虹色谱因亮度突变容易制造数据幻觉，已被可视化界公认为具有误导性，现代标准推荐使用Viridis或Magma等感知均匀的色谱。同时，考虑到色觉障碍人群的需求，避免使用红绿配色的组合，转而采用洋红色与绿色搭配，这不仅体现了学术包容性，更在视觉上呈现出更高的对比度与专业感。
感知均匀色谱（Perceptually Uniform Colormap）
这类色谱在亮度和颜色变化上更加平滑，不会因为颜色跳变而夸大或掩盖数据差异，从而降低视觉误判的风险。
在掌握通用法则的基础上，我们还需洞察不同学科领域的审美偏好，这决定了你的插图是否具有“圈内人”的味道。目前的顶刊审美主要呈现出两种截然不同的取向。
一种是偏向物理、计算机与人工智能领域的极简主义风格。以CVPR、NeurIPS会议或Nature Physics为代表，这类插图偏好扁平化设计与矢量感。以图1-4所示的机制图为例，它们多使用低饱和度的莫兰迪色系，线条硬朗清晰，强调拓扑结构与逻辑流的直接表达，排斥不必要的三维渲染与光影修饰。
图1-4 计算机领域插图风格[3]
另一种则是偏向生物、医学与材料科学的拟真风格。以Nature、Science或Cell为代表，这类插图更青睐三维质感与真实环境的复现。它们强调微观细节的丰富度，常利用环境光遮蔽（AO）与次表面散射（SSS）等渲染技术来模拟细胞、蛋白质或纳米材料的真实质感，通过极强的视觉冲击力来营造沉浸式的微观世界。图1-5所示的生物医学领域插图即体现了这一拟真风格。
理解并对齐这两种审美取向，能让你的插图瞬间获得审稿人的专业认同，从而在同行评审中占据先机。
你或许还在犹豫：传统的PPT和Visio虽然慢，但也够用，真的有必要引入AI吗？即便不考虑最终成稿，单纯从设计与迭代效率的角度看，这一步改变就已经非常值得。其实单纯为了效率，这点改变就完全值得。回想一下，以前为了画一张复杂的神经网络架构图，半天的时间很容易就搭进去了。而现在利用AI，输入指令后几分钟就能得到多种方案。这能让你从繁琐的“对齐、连线”中解脱出来，腾出更多精力去关注论文逻辑与实验本身。
除了快，AI绘图还解决了一个让很多科研人员头疼的硬伤：审美。
科研工作者往往具备顶级的逻辑思维，知道图里该有什么，但未必懂得如何让它“好看”。布局怎么摆才平衡？配色怎么搭才高级？这些设计层面的短板，往往导致我们画出来的图虽然科学性达标，但视觉效果总觉得差点意思。AI的介入，相当于给你配备了一位中上水平甚至是顶级的专业设计师。你只负责提供科学逻辑，剩下的配色、光影和排版工作，统统交给它。它能帮助你将一张草图瞬间渲染出顶级期刊封面的质感，让你不再因为配图质量而处于劣势。

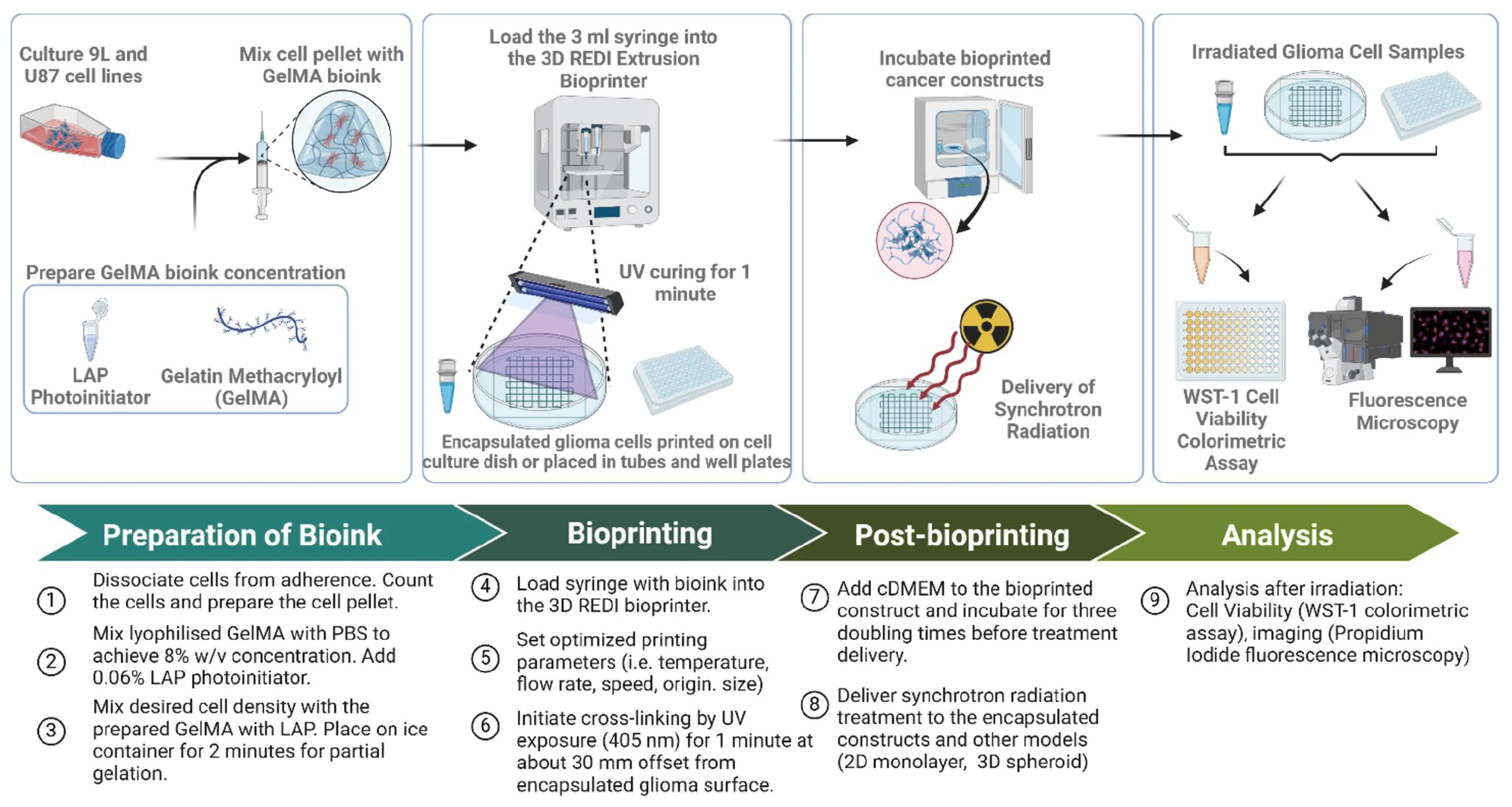

图1-5 生物医学领域插图风格[4]
当然，要让科研工作者真正放心地将绘图任务交付给AI，前提是工具必须具备极高的可信度与精确性。得益于两次关键的技术突破，现在的AI绘图终于具备了这种“科研级”的可行性。
首先是LLM语义理解与空间逻辑的质变。早期AI往往只能通过简单的关键词“概率性猜测”画面，容易导致结构崩坏或逻辑错乱。而新一代模型背后都有强大的大语言模型（LLM）作为支撑，这让AI从“画师”进化为了“工程师”——它开始具备复杂的因果推理能力。当你输入“A包含B，且B指向C”时，高级AI不再是元素的随机堆砌，而是像一位严谨的理工科学生，先构建准确的逻辑拓扑，再进行视觉渲染。这意味着，我们终于可以用自然语言实现对图像结构的精确控制。
更关键的突破在于文字渲染能力的成熟。这为AI科研绘图补上了最后一块拼图。过去，AI极不擅长处理画面中的字符，总是生成一堆不可读的乱码，导致我们生成的图表必须去PS里进行繁琐的二次加工。而现在，像Z-Image、Nano Banana Pro等先进模型已经具备了原生的文字理解与生成能力。它们不仅能实现图文的完美融合，甚至被用户直接用来生成电影海报、带有精准对白的四格漫画，乃至复杂的项目架构图和带标注的科研图表。
最后，为什么Nano Banana Pro是科研场景的首选？
市面上AI工具众多，Midjourney侧重艺术美感但难以精确控制，Stable Diffusion虽然强大但上手门槛较高。Nano Banana Pro之所以脱颖而出，是因为它具备独特的“理工科逻辑思维”。它不仅能精准解析晦涩的科研术语与复杂的空间指令，更遵循事实优先原则，极好地克制了纯艺术类AI那种天马行空的随意发挥（幻觉）。这使得它在处理拓扑结构、生化通路及流程图等高逻辑密度的图像时游刃有余，而这正是科研示意图的主战场。
本章为我们的科研绘图实践建立起了坚实的认知基础。我们重新厘清了科研插图的本质与边界，明确了AI在定性示意图中的核心发力点。同时，我们探讨了决定一张“好图”的科学性、逻辑性与艺术性三大维度，确立了“克制与秩序”的科研美学法则，并指明了针对不同学科进行视觉风格定向适配的路径。最后，我们论证了引入以Nano Banana Pro为代表的AI绘图模型在科研工作流中的必要性与革命性优势。为了帮助你更好地消化并内化这些底层理念，图1-6将本章的核心认知体系整理为了一张全景式的知识脉络图。
认知决定高度，而工具决定效率。在建立了正确的绘图理念与审美标准后，第2章我们将正式进入“工具篇”，为你系统拆解本书的核心生成模型及其配套的上下游工具链，为后续的实战演练打造最坚实的基础。
图1-6 第1章知识脉络图
